KBG管和JDG镀锌线管是什么管?两者有何区别?

时间:2022-04-25     作者:浙江泰瑞安电气有限公司   阅读

   KBG系列线管采用优质管材加工而成,双面镀锌保护。是针对电线管、焊接钢管管材再作绝缘电线保护管的敷设工程中施工复杂的状况而研制,具有较好的技术经济性能。


  KBG管又称国标扣压式导线管,KBG系列钢导管采用优质薄壁板材加工而成,双面冷镀锌全方位360°保护。


  管与管件连接不需再跨接地线,是针对吊顶,明装等电气线路安装工程而研制。


  符合现代节能环保的主流发展方向。

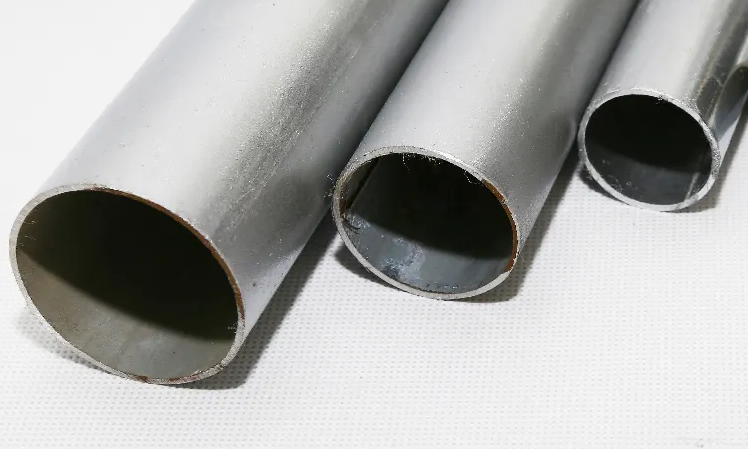

KBG管



  被国内各大城市的商业、民用、公用等电线线路工程所采用,特别是临时或短期使用的建筑物。


  1、重量轻:在保证管材的一定强度条件下,降低了管壁的厚度,使管材从而使施工安装、装卸搬运带来了很大的方便。


  2、价格便宜:管壁由薄壁代替厚壁,节省了钢材,使管材单位长度的价格大幅度下降,从而降低了工程价。


  3、施工简便:管材的套接方式以新颖的扣压连接取代了传统的螺纹连接或焊接施工,而且无须再做跨接,即可保证管壁有良好的导电性。省去了多种施工设备和施工环节,简化了施工,提高了工效。既加快了施工进度又节省了施工费用。


  4、安全施工:管材的施工无需焊接设备,使施工现场无明火,杜绝了火灾隐患,确保了施工现场的安全施工。


  5、产品配件齐全:除直管外有配套的直管套接接头,有与接线盒、配电箱壳固定的特殊螺纹管接头,还有四倍或六倍弯曲半径的90°接头。另外有供施工用的专用工具扣压器和弯管器。


  JDG镀锌线管又称为套接紧定式镀锌钢导管,是电气线路最新型保护用导管。


  JDG镀锌线管外观为银白色,连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路,无需做跨接地,焊接和套丝,是明敷暗敷绝缘电线专用保护管路的最佳选择。


  JDG镀锌线管材较普通管材成本上有所增加,所以在施工中多局部多用于综合布线、消防布线等施工。


  JDG镀锌线管是取代PVC管和SC管等各类传统电线导管的换代产品,是建筑电气领域采用新材料、新技术的一项突破性革新。


  JDG镀锌线管是一种电气线路最新型保护用导管,连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路,无需做跨接地,焊接和套丝,是明敷暗敷绝缘电线专用保护管路的最佳选择。

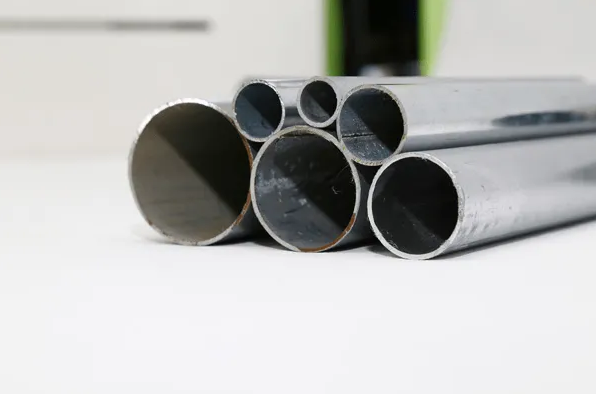

JDG镀锌线管


  JDG镀锌线管的用途:


  是取代PVC管和SC管等各类传统电线导管的换代产品,是建筑电气领域采用新材料、新技术的一项突破性革新。


  JDG镀锌线管采用镀锌钢管和薄壁钢管的跨接接地线,克服了普通金属导管的施工复杂,施工损耗大的缺点,同时也解决了PVC管耐火性差、接地困难等问题。


  由于JDG镀锌线管材较普通管材成本上有所增加,所以在施工中多局部多用于综合布线、消防布线等施工。


  JDG镀锌线管的规格:


  JDG镀锌线管根据管径,规格有20mm,25mm,32mm,40mm,50mm,根据壁厚,规格壁厚1.6mm上下差正负0.15mm,套管管件壁厚1.6mm,没有允许误差。


  JDG镀锌线管的施工标准:


  (1)JDG镀锌线管的切断须采用无齿锯或钢锯切断,端口应光滑,无毛刺。


  (2)JDG镀锌线管暗敷设时,其弯曲半径不应小于管外径的6倍,在混凝土平面内,其弯曲半径不应小于管外径的10倍;JDG镀锌线管明敷设时,其弯曲半径不应小于管外径的6倍。当两个接线盒间只有一个弯曲时,其弯曲半径不宜小于管外径的4倍。


  (3)JDG镀锌线管暗敷时,固定点间距不大于1000mm,固定点距弯头重点、接线盒及终端间距应大于150mm,而小于300mm.


  (4)JDG镀锌线管埋入墙体或混凝土内时管路与墙体或混凝土表面净距不应小于15mm.。


  (5)套接紧定式钢导管管路明敷设时,其支架、吊架的规格,当无设计要求时,不应小于圆钢:直径6mm;扁钢:30mm*3mm:;角钢:25mm*25mm*3mm的规定。


  (6)管入箱(盒)应一管一孔,管径与箱(盒)敲落孔应吻合,严禁开长孔。管入箱(盒)时排列应整齐,间距均匀,箱(盒)与墙平齐。


  (7)配管完毕后,为防止异物进入管内,在端头应做好封堵。


  (8)在混凝土浇筑时,应留电工监控,以防将管路,接线盒震开移位。


  (9)待模板拆除完毕后,应及时进行预扫管,扫管应将布条固定在带线的一端,从管路的另一端拉出来,清除由于镀锌管路进入管内的杂物或积水。扫管完毕,封闭盒子口。


  当今,KBG管和JDG镀锌线管以其施工方便、综合造价便宜、性能优越、规格、产品配套齐全等优点,在建筑电气工程中被广泛应用,JDG镀锌线管和KBG管这两种管类可是不同的,不要混淆使用,否则严重影响工程质量。


  镀锌线管连接方式


  JDG镀锌线管和KBG管区别一:连接方式不同


  JDG为紧定式镀锌薄壁电线管,其连接靠管件顶丝顶紧管道,达到紧密连接。


  KBG为扣压式镀锌薄壁电线管,其连接是用扣压钳子,将管道和管件压出小坑,紧密连接。


  JDG镀锌线管和KBG管区别二:国标壁厚不同


  JDG除了Φ16的管壁厚为1.5mm(壁厚允许偏差±0.08)以外,其余Φ20、Φ25、Φ32、Φ40、Φ50全部为1.6mm(壁厚允许偏差±0.08)。


  KGB管壁厚除了Φ16、Φ20的壁厚是1.0mm(壁厚允许偏差±0.08),其他Φ25、Φ32、Φ40的壁厚都是1.2mm(壁厚允许偏差±0.10)。

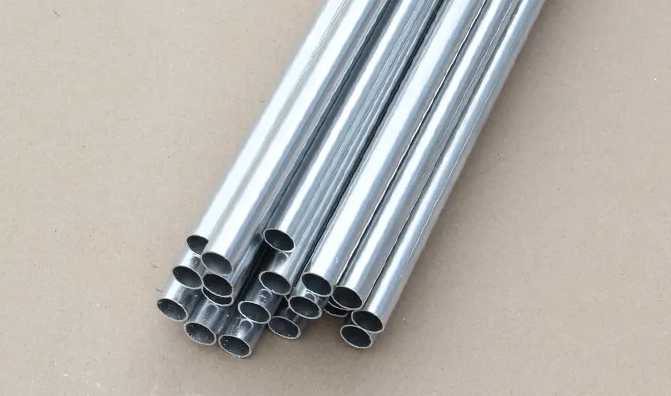

JDG镀锌线管


  JDG镀锌线管和KBG管详细介绍:

  JDG镀锌线管介绍:

  JDG镀锌线管又称紧定式镀锌钢导管。导管采用优质冷轧带钢,经高频焊机组自动焊缝成型、双面镀锌保护;壁厚均匀,卷焊圆度高,与管接头公差配合好,焊缝小而圆顺,管口边缘平滑;用配套弯管器弯管时横截面变形小。


  JDG镀锌线管出厂长度为3m、4m,共有Φ16、Φ20、Φ25、Φ32、Φ40、Φ50六种规格。


  标准型导管壁厚为1.6mm,预埋、吊顶敷设均适用;


  非标型导管壁厚为1.2mm等等,仅适用于吊顶敷设。


  连接方式:

  (1)JDG镀锌线管与管的连接:先把导管与直管接头插紧定位后,用紧定扳手持续拧紧那紧定螺钉,直至拧断“脖颈”。


  (2)JDG镀锌线管与接线盒的连接:旋下螺纹接头的爪形螺母并置于接线盒内壁面,用紧定扳手使爪形螺母与六角螺母里外夹紧接线盒。再将导管与螺纹接头的另一端连接,其工艺做法同导管与直管接头的连接。


  KBG管介绍:

  KBG管又简称扣压式薄壁导线管。导管采用优质冷轧带钢,经高频焊管机组自动焊缝成型、双面镀锌而制成。KBG管壁厚均匀,卷焊圆度高,与管接头公差配合好,焊缝小而圆顺,管口边缘平滑。


  有Φ16、Φ20、Φ25、Φ32、Φ40、Φ50六种规格。


  管壁厚度分别为1mm或1.2mm,导管出厂长度均为4m。


  连接方式:

  (1)KBG管与管连接:直接将导管插入直管接头或弯管接头,用扣压钳在连接处施行扣压即可。


  (2)KBG管与接线盒连接:先将螺纹接头与接线盒螺纹连接,再将导管插入螺纹管接头的另一端,用扣压钳在螺纹管接头与导管连接处施行扣压。
