kbg管与配件连接需要注意这几点?施工时应该做好这几点是关键

  KBG管是应用范围广泛的建造管件,是选用高品质薄壁板材加工而成,不但重量较轻,安装简易便捷,并且性价比高,使用期限长,耐老化强,特别适合对吊顶,明装等电力设备线路安装工程。那么,让我们了解一下KBG管是怎样与配件接入的?


  KBG管是怎样与配件接入的

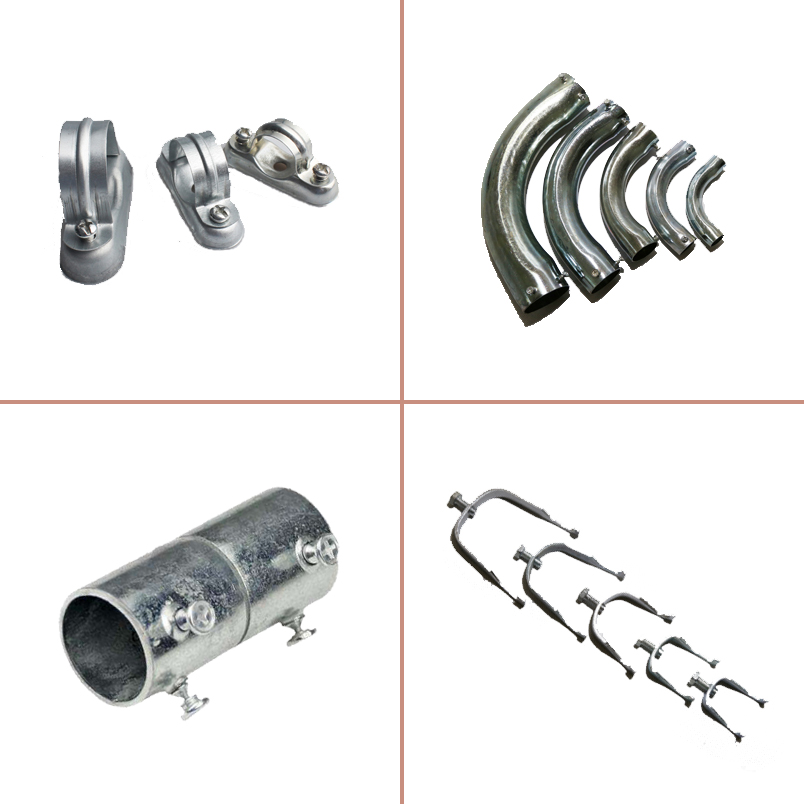

  管与管接入:将KBG管套管放入连接头,用套接扣压器扣压就可以了。


  弯管接头:管道弯折段与管接入。弯管接头选用高品质原材料,90°弯折。有四倍弯、六倍弯两种,其弯曲半径是管径的4倍、6倍。


  直管接头:供管道直线段的管与管相互间的接入。连接头内径管外径匹配,连接头正中间有一条深度与套管壁厚分歧的凹形槽。


  螺纹连接头:供管与盒的接入。连接头正中间有一条深度与套管壁厚分歧的凹形槽,连接头与套管接入的一端,同于直管接头,连接头与盒接入的一端,内壁包含螺纹丝扣,外廓呈六边形,配备爪形螺母。


  管与盒接入:先将螺纹管接头与接线盒实施螺纹连接,再将套管放入另一端,用扣压器在相接处实施扣压。


  电线管体和工具KBG管接头的惯性摩擦对焊是整体电线管成品加工线上的重要工序,也是近10余年来扩展到电线管配件生产中的新工艺。


  简易而言就是说先将工具连接头夹紧在带有配重的主轴卡盘内启动主电机,使电线管主轴实现设定的转速,再使主轴离合器与主电机断开连接,主轴系统全靠惯性转动。借液压将夹持不转的线管前移并以稳定的压力使KBG管端压靠在正在转动的工具连接头台肩端面就可以了。


  KBG管是一种主要用于电气照明、工业控制信号等需要进行线路铺设穿线的建筑管材,在很多房屋装修的时候都会使用。随着我们对KBG管的认知越来越多,不少人会问到施工期间对kbg管应该注意什么的问题,我们看看相关的介绍吧。


  KBG管是一种新型管道,主要用于电气照明、工业控制信号、自动仪表测量信号等。


  为规范KBG穿孔管的施工和验收,中国工程建设标准化协会电工委员会编制了“薄壁夹压薄壁钢管施工验收规范”。目前已通过中国工程建设标准化标准CECS 100:98的批准和实施。

  KBG穿线管弯管敷设时,不得有褶皱、凹陷、裂纹等缺陷,管道弯曲平整度不应大于管道外径的10%。


  当KBG穿孔管直径为25及以下时,两端压力点不应小于2;当管径为32或以上时,两端压力点应不小于


  夹点应对称,间距应均匀。点的深度不应小于1.0mm。而屈曲是牢固的,表面是光滑的,管子是光滑的。管壁压力形成的凹凸点不应有毛刺。


  KBG穿孔管不易穿过建筑物、构筑物或设备的地基,必要时应采取单独的保护管道或其他措施。


  当KBG穿线管穿过建筑物的沉降缝或伸缩缝时,应安装固定在两端的补偿装置。


  KBG管道的敷设和KBG管道的施工及验收,除应符合本规范的规定外,还应符合国家有关规定。


  水平或垂直接头安装的允许偏差为1.1.5,总长度偏差不应大于管内径的1/2。


  在使用KBG穿孔管时,应布置整齐,固定点牢固,间距均匀。


  当应用KBG穿线管时,固定点和终端所用设备,弯头中点,电器或箱边缘之间的距离应为150-300mm。


  KBG管道埋入墙体或混凝土时,管道与墙体或混凝土表面的净距不应小于15 mm。


  进入箱体(箱)时,10米KBG穿孔管应连接一个孔和一个管,螺纹接头应紧固。管道与箱体之间的连接应采用I型螺纹接头,管道与箱体之间的连接应采用Ⅱ蜗牛蚊子接头(亦称爪螺纹接头)。


  当管道与盒(箱)之间的连接符合上述规定时,不能在连接处设置交叉连接。管道外壳应可靠接地。但不得进行焊接连接。它们不能用作电气设备的地线。


  施工期间对KBG管应该注意的这几点通过上面的介绍,大家都清楚了吧。特别提醒施工的时候需要做好安全防护!
